Люки дымоудаления: принцип действия и основные виды устройств

Люки дымоудаления: принцип действия и основные виды устройств 10.01.2020


По статистике, при возникновении пожара, люди могут пострадать и от огня, и от выделяемого дыма.

Он стремительно охватывает все здание, выделяя токсичные продукты горения.

Чтобы минимизировать вероятность отравления людей дымом, при проектировании здания, необходимо предусмотреть вентиляцию, которая выводила бы его наружу. Одна из главных ее составляющих - люк дымоудаления.

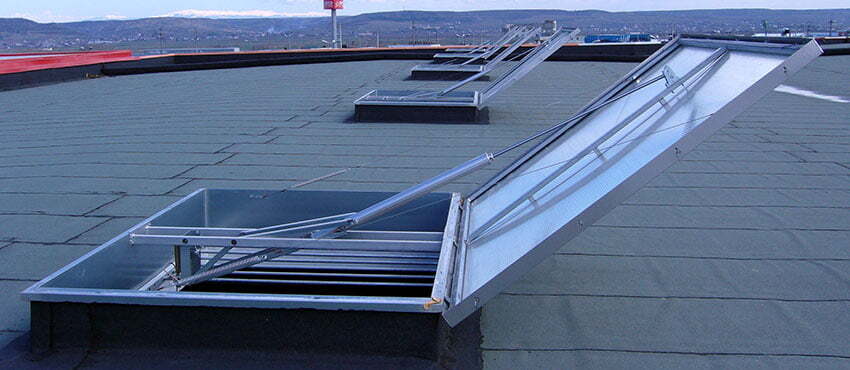

Как функционируют люки дымоудаления

Система естественной защиты от дыма, работающая на основе потока воздуха, не может функционировать без люков дымоудаления.

Их монтаж осуществляется на плоской и наклонной кровле, в наружной стене. Для этого здание любого типа будет подходящим.

Функции люков:

1. Удаление из задымленного помещения дыма и ядовитых продуктов горения.
2. Выведение избыточного тепла, путем понижения температуры воздуха.
3. Снижение вероятности для человека быть отравленным или травмированным раскаленными газами.
4. Уменьшение задымления, улучшение видимости пути для эвакуации людей.
5. Обеспечение использования крыши в качестве запасного выхода, если другие выходы блокированы возгоранием.
6. Предоставление дополнительных путей для спасателей, в случае блокировки других проходов.
7. Вентилирование помещения, снабжение их свежим воздухом.

Установить подобные люки можно и с другими целями - естественная вентиляция и дополнительный источник освещения. Это позволит сэкономить на установке искусственных источников света и монтирования системы вентиляции.

Конструкция устройства

Люки дымоудаления могут быть сконструированы по-разному. Влияние оказывает место установки и характеристики здания.

Существуют виды:

  • с одной или двумя створками;
  • основание располагается под прямым углом или под наклоном;
  • с жалюзи;
  • на основе круглого каркаса;
  • монтаж осуществляется с помощью профнастила или сэндвич-панелей;
  • с доступом к крыше;
  • встраивающиеся в "световую полосу";
  • модели с утеплением (створки подогреваются при отрицательных температурах).

Люки могут быть разного размера и иметь разную степень наполнения.

Основная конструкция может быть дополнена антивандальными защитными решетками, страховочными сетками, предотвращающими падение, портативными датчиками, закрывающими устройство при дожде и ветре.

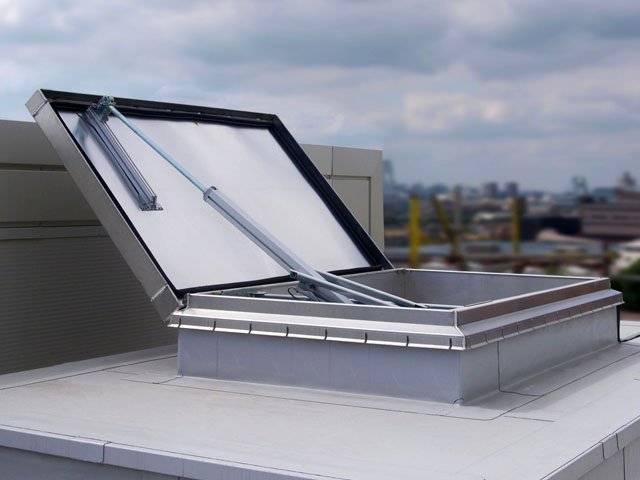

Люки дымоудаления: принцип действия и основные виды устройств

Состав устройства

Люки изготавливаются из следующих материалов:

1. Каркас устройства выполнен из оцинкованной стали толщиной 2-5 мм.
2. Встраиваемый люк - из алюминиевого профиля от 1,5 до 3 мм.
3. Створки заполняются ячеистым или литым поликарбонатом в 10-32 мм (один слой), оцинкованной сталью с утеплителем (много слоев), акрилом в 50 мм (для куполов).

Принцип управления

Створки люков дымоудаления управляются с помощью специального привода. Он может приводится в действие в автоматическом режиме (сигнал дает пожарная сигнализация), либо в механическом (на специальном пульте есть кнопка активации).

Приводы могут быть разных видов.

Управление на основе электричества

Привод, подключенный к электропроводке имеет повышенную надежность. На их работу не влияют факторы внешней среды (климат или температура).

Их использование должно быть обеспечено бесперебойной подачей электричества, иначе система полностью выйдет из строя.

Управление на основе пневматики

Такой привод для своей работы использует сжатый воздух. В этом случае электричество не задействовано.

В помещениях с повышенной влажностью применение такого устройства нежелательно. Поршневой механизм может выйти из строя, из-за скопившегося конденсата.

Комбинированный вид

Существует система, работающая на основе двух вышеперечисленных способов. Створки могут открываться либо электрическим, либо пневматическим путем. В случае отказа одной из систем, вторая обеспечит дальнейшее функционирование устройства. Такой привод имеет один недостаток - увеличенная цена.

Люк дымоудаления, позволяющий выходить на кровлю, может быть снабжен механизмом ручного открывания крышки. Дополнительно установленная газовая пружина облегчит процесс ее открывания и фиксации.

Заказать консультацию

Оставьте свои контакты и мы свяжемся с вами в течение 5ти минут
Прием заявок ведется круглосуточно!

Монтирование устройства

Существуют строгие требования к проектированию и расчету люка. Оно должно пройти несколько обязательных этапов:

1. Изучается техническая документация устройства;
2. Подробно осматриваются и анализируются вентиляционные шахты;
3. Если система вентиляции отсутствует, определяется, насколько возможно проложить дополнительную шахту для дымоудаления;
4. Подбирается оптимальная конструкция люков для удаления дыма;
5. Рассчитывается схема монтажа – учитывается общая площадь здания, тип крыши, угол, под которым она наклонена, есть ли в помещении горючие материалы.

Расчет и монтаж систем дымоудаления должен проводится специализированной компанией, которая уже имела подобную практику и располагает необходимым оборудованием.

Недочеты, допущенные в ходе монтажа, могут стать причиной излишнего охлаждения помещения в зимнее время года или обеспечивать плохую вентиляцию - в летнее.

Как эксплуатировать люки

Каждый установленный люк должен подвергаться регулярному контролю его рабочего состояния, профилактическим работам, ремонту, в случае необходимости. Регулярность подобных манипуляций определяется индивидуальными требованиями защиты от пожара в каждом отдельном здании.

Результаты проведенного техосмотра систем дымоудаления должны быть зафиксированы в специальной книге. Только профессионал имеют право проводить установку, профилактику, диагностику и ремонт люка для удаления дыма.

Подобное устройство имеет повышенную травмоопасность. При его эксплуатации необходимо внимательно соблюдать технику безопасности.

Важно осторожно обращаться с открытыми створками. Нельзя допускать их захлопывания. Если люки подключены к электричеству, учитываются правила обращения с электроприборами.

В заключение

Если в здании установлены люки для удаления дыма, это существенно улучшает его пожарную безопасность.

Люк дымоудаления - средство для борьбы не только с последствиями возгорания. Он способен обеспечивать дополнительную вентиляцию и освещение помещения.

На люк нельзя наступать ногами или использовать как подставку для предметов.
