Огнезащитные клапаны. Основные виды и их характеристики

24.12.2019

Планировка производственных помещений и иных мест массового пребывания людей должна обеспечивать безопасность сотрудников, которые в них находятся. Важным условием является предотвращение распространения огня и дыма по воздуховодам и вентиляционным шахтам при возникновении пожара.

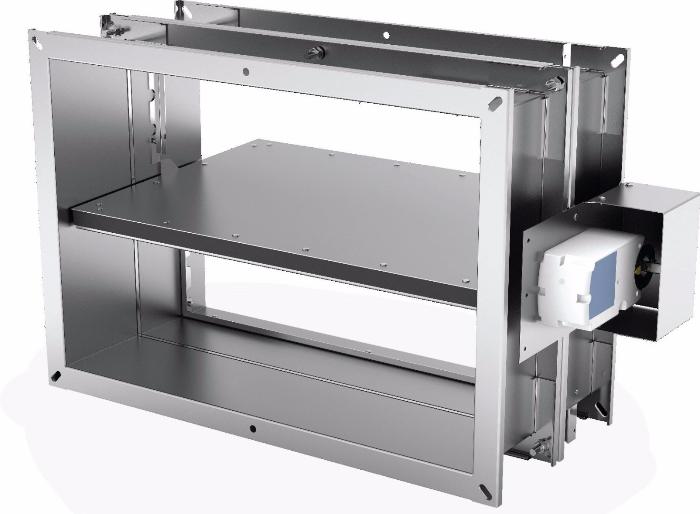

Наиболее эффективная пассивная защита обеспечивается при помощи специальных устройств – огнезащитных клапанов. Их основным элементом является поворотная заслонка, плавно вращающаяся на поперечной оси корпуса механизма. Она перекрывает путь огню и дыму. Привод автоматически меняет положение заслонки при появлении очага возгорания.

Виды огнезащитных клапанов

Огнезащитные клапаны классифицируются по нескольким основаниям:

• тип заслонки (сплошная или многостворчатая);

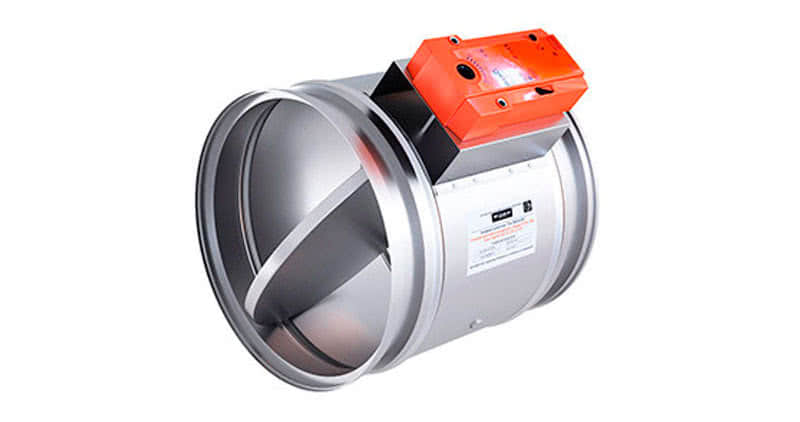

• форма корпуса (квадрат или круг – в зависимости от формы сечения воздуховода);
• количество камер (одна или две с теплоизоляционным материалом между ними);
• тип привода (электромеханический, электромагнитный, обратный электрический и тепловой).

Также устройства отличаются функциональными особенностями:

1. Нормально открытые клапаны. Представляют собой корпусный блок, который устанавливается внутри вентиляционного канала. Привод подвижной заслонки связан с противопожарной сигнализацией. При появлении пламени клапан закрывается, препятствуя продвижению дыма и огня по воздуховодам. В остальное время заслонка находится в открытом положении, позволяя свободно перемещаться воздушным потокам.

2. Нормально закрытые устройства. Работают по тому же принципу, что и предыдущий тип. Разница заключается в том, что нормальное положение заслонки – закрытое, а при срабатывании сигнализации клапан открывается, освобождая дымоотвод. Это необходимо для того, чтобы максимально быстро удалить из помещения продукты горения.

3. Механизмы двойного действия. Совмещают в себе функции нормально открытых и нормально закрытых устройств. В случае возгорания импульс от сигнализации поступает на привод заслонки, клапан закрывается, сдерживая дальнейшее распространение пламени. После ликвидации огня заслонка переходит в открытый режим, способствуя отводу из помещения веществ, образовавшихся в процессе тушения пожара: дыма, распылённого порошка, аэрозолей и т.д.

4. Дымовые аппараты. Конструктивно схожи с устройствами нормально закрытого типа. Отличия заключаются в характеристиках предела огнестойкости. Их устанавливают в системах дымоотвода и вытяжных шахтах. Предназначаются для быстрой очистки помещений от летучих продуктов горения.

5. Автоматические клапаны. Использование такой аппаратуры позволяет полностью автоматизировать работу систем, блокирующих распространение пожара на соседние помещения. Они функционируют в автономном режиме, исключая человеческий фактор и обеспечивая эффективную защиту персонала и имущества.

6. Универсальный тип. Такие огнезащитные клапаны производятся в двух вариантах: общепромышленном и взрывозащищённом. Предел их огнестойкости – 60 и 120 минут соответственно. Эти аппараты являются одними из самых популярных. Эффективно справляются с задачей блокировки распространения огня и очистки воздуха в помещении после ликвидации возгорания. Оснащаются корпусами прямоугольной или круглой формы. Производятся в двух вариантах: канальном и стеновом. В первом случае клапан устанавливается внутри канала, а исполнительный механизм – снаружи. Устройства второго типа полностью устанавливаются в стену.

7. Обратные клапаны. Их задачей является воспрепятствование поступлению свежего воздуха с улицы к очагу возгорания через воздуховоды при отключенной вентиляции. Это необходимо для того, чтобы дополнительный кислород не способствовал усилению пламени.

Монтаж огнезащитных клапанов

Для эффективной борьбы с огнём вся защитная аппаратура должна быть установлена с учётом множества обязательных требований. Поэтому для монтажа рекомендуется привлекать квалифицированных специалистов.

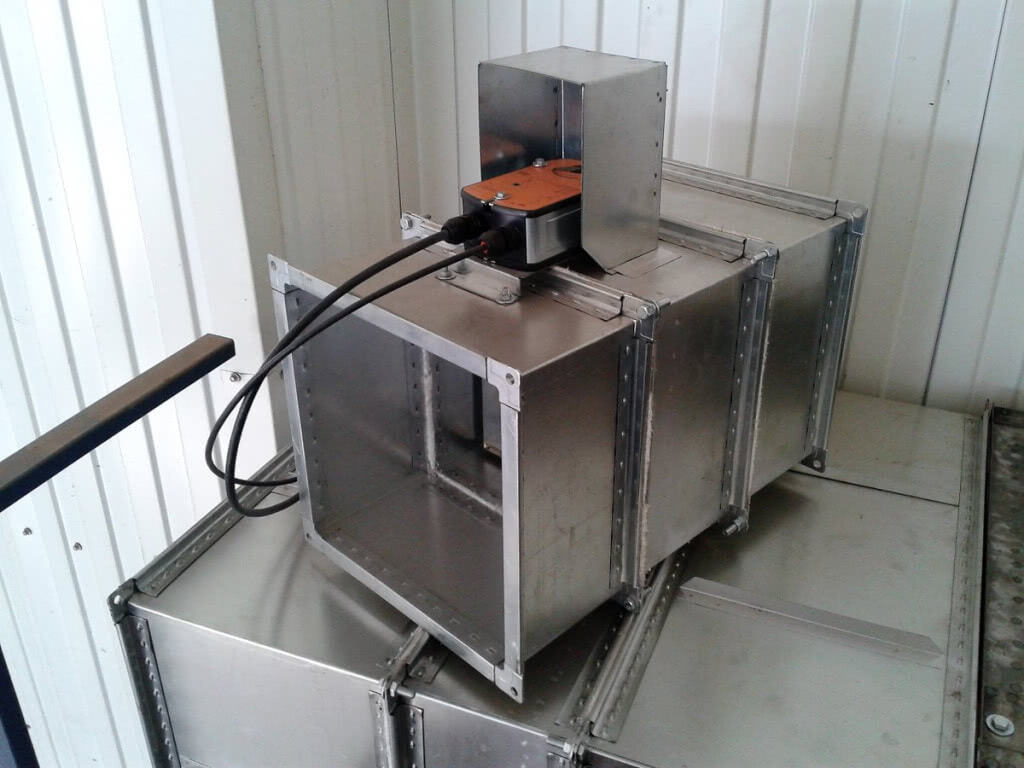

Положение заслонки клапана может изменяться вручную, с операторского пульта или в автоматическом режиме. Устройства размещаются внутри стен и воздуховодов. Температура окружающей среды должна находиться в диапазоне от -30⁰С до +50⁰С.

Не рекомендуется размещать огнезащитные элементы в тех местах, где на них может воздействовать агрессивная среда (газ, пар и т.д.). При выборе следует обращать внимание только на модели с качественным электроприводом и надёжной проводкой. В противном случае оборудование может быстро выйти из строя, в результате чего управлять противопожарными клапанами станет невозможно.

Что нужно знать о огнезащитных клапанах

Огнезащитные клапаны – важный элемент противопожарной безопасности, позволяющий сохранить жизнь и здоровье людей, а также целостность имущества. Они обеспечивают локализацию очагов возгорания, предотвращают распространение огня, ускоряют процесс очистки воздуха после тушения. Эффективная работа этих устройств возможна только при условии правильного выбора и грамотной установки.
